貴港新民礦區以銅銀為主，伴生金、礦的多金屬礦，礦體產于天平山閃長巖體南部接觸帶，礦體受控于接觸帶中一近東西向的構造破碎帶，礦體呈簡狀體產出，向南東側伏，礦石類型有氧化礦石-混合礦石及原生硫化礦兩類。礦石礦物成分以褐鐵礦、黃鐵礦為主，次為黃銅礦、毒砂、方鉛、閃鋅礦、自然銀、自然金等。脈石礦物主要為石英、透輝石等。礦石構造有塊狀構造，脈狀、細脈狀和網脈狀結構，條帶狀構造等。在硫化礦中，主要金屬礦物黃銅礦主要以形粒狀浸染在閃鋅礦中，嵌布在脈石中也常見到，大多數沿黃鐵礦的裂隙分布，與黃鐵礦墨守成規體產出，有的被銅蘭交代包裹，黃銅礦除與銅蘭、閃鋅礦呈較復雜的緊切共生處外，與其它礦物關系簡單。銅蘭呈薄板包裹黃銅礦、閃鋅礦，有沿黃鐵礦及脈石之間的裂隙充填，輝銀礦呈細粒狀及樹枝狀，嵌布在脈石中。在氧化礦中，銅主要以結合氧化銅存在于褐鐵礦中，銀主要呈螺狀硫銀礦產出，其次為角銀礦；兩種礦物均成不均勻嵌布。為了合理開采貴港新民礦區的銅、銀礦，本文對礦石進行選礦試驗研究，制定合理的選礦工藝流程。
1、主要礦物結構及其賦存狀態
1.1、主要礦物結構
黃鐵礦：塊狀、粒狀集合體，半自形晶-它形晶交代殘余結構，均產在脈石裂隙中，與褐鐵礦關系密切，并被褐鐵礦交代呈殘余狀嵌布在褐鐵礦中，有的黃鐵礦呈細小晶體賦存于脈石中。黃鐵礦粒度是0.48~0.76mm。
褐鐵礦：它形晶，粒狀集合體分布，有溶蝕現象，交代銅蘭斑銅礦呈殘余狀。
黃銅礦：它形晶粒狀分布在脈石裂隙中，均被銅蘭、輝銅礦、斑銅礦沿周圍或邊緣井行交代呈反應邊狀嵌布，粒度為0.01~0.13mm。
閃鋅礦：它形晶分布在裂隙中，有溶蝕現象，閃鋅礦分布在脈石與黃鐵礦接觸處。褐鐵礦沿閃鋅礦邊緣進行交代。
1.2、有用金屬物的賦存狀態
用重砂和光片鑒定見到的黃銅礦、閃鋅礦是微量的，金銀的單體尚未發現，后經挑單礦物，把樣品用手搓洗脫泥，在-10μ以下的細泥中，Ag、Cu的含量分別是345g/t、0.43%。在褐鐵礦和黃鐵礦單礦物中，Ag、Cu的含量是45g/t、0.75%，在黃鐵中Ag、Cu的含量是75g/t、0.1%。Bi、Pb、Zn在褐鐵礦中少量至微量。說明Ag、Cu有用金屬均以極細粒的顆粒被粘土粘結及被褐鐵礦、黃鐵礦所包裹，在一般顯微鏡下難以發現和鑒定。
原礦中近61.8%的是鐵礦物，有73%的Cu礦物在褐鐵中，所以Cu有用金屬礦物的選出是困難的，只能富集在鐵精礦中。
2、采樣方法

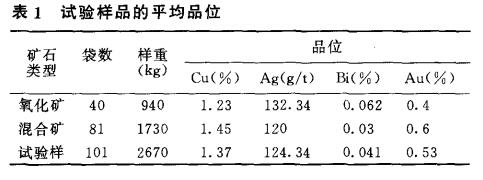

為了使采集的試驗樣品盡量接近礦體平均品位，反復3次分別采集氧化礦和混合礦樣品進行的，然后結合氧化礦與混合礦的分布情況，確定以1:2的比例分別采集氧化礦石940kg，混合礦石1730kg。將采集的礦樣分別攔勻后，再分別進行品位分析，用重量加權方法計算試驗樣的平均品位。采集的樣品數及試驗樣品的平均品位見表1。由于受采樣條件限制，無法在礦體中均勻布點采樣，使得所取樣品有一定的局限性。兩種礦石合成試驗樣的主要元素Cu、Ag的平均品位與重新圈定礦體計算的地質品位比較接近，偏差不大，采集的樣品已經經有一定的代表性。
3、實驗結果

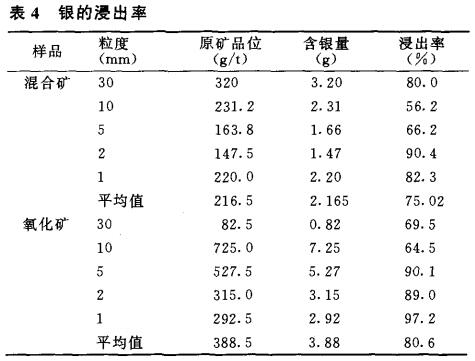

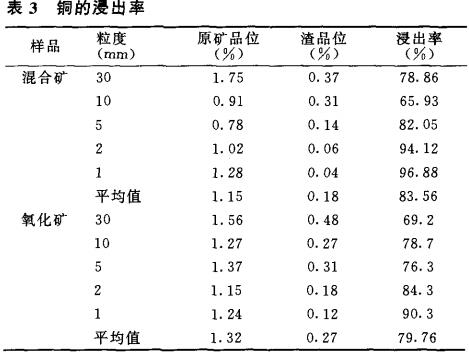

采用堆浸方法，將不同粒級的氧化礦和混合礦共計10個分別裝入試驗浸出柱中，在礦樣頂部鋪耐酸堿濾布，濾出含有3%硫酸+1%硫脲的混合浸出液，均勻地滴在浸出柱上部，選定氧化礦和混合礦各5個粒級，分別測定浸出液的銅、銀含量，計算浸出率（表3.4）。浸出液用鐵屬置換，得到銅的置換率可達到98%以上。混合礦中銅的回收率為83.56%×98%=81.88%，銀的回收率為75.02%×96%=72.01%；氧化礦中銅的回收率為79.76%×98%=78.16%，銀的回收率為80.6%×96%=77.38%。
4、結論
（1）貴港新民礦區混合礦中的銅、銀采用堆浸回收工藝可以得到充分回收。銅的平均回收率為80.02%，銀的平均回收率為74.70%，可回收的銅和銀分別是：銅664.65t×80.02=531.85t，銀回收的目的。
（2）貴港新民礦區地表的氧化礦-混合礦的銅、銀采用堆浸回收工藝開采。貴港新民礦區的地下原生礦建議采用浮選-水冶工藝開采。
